Перекрытия в каркасном доме. Распорки лаг.

В связи с острой нехваткой качественной литературы по каркасному домостроению, некоторые важные моменты строительства каркасного дома, часто остаются практически неосвещенными. Даже профессионалы не всегда имеют доступ к свежим изданиям и поправкам, не говоря о тех, кто возводит каркас дома своими руками.

Одним из таких моментов, практически неосвещенным в русскоязычных изданиях, является правильная установка распорок лаг перекрытия. Хотя вернее называть их мостами, как в англоязычной литературе по строительству каркасных домов.

Распорки бывают двух типов: сплошные, изготовленные из доски того же размера и сечения, что и лаги перекрытия, и крестообразные, выполненные из дерева или метала. Так как распорки второго типа нами практически не применяются, поговорим о том, как правильно установить мосты из цельной доски.

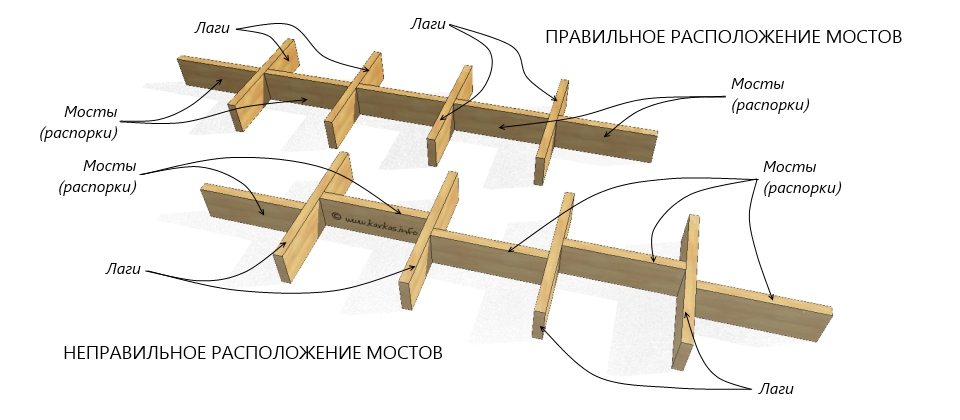

Расположение распорок в каркасном перекрытии
Расположение распорок в каркасном перекрытии

Такие мосты (распорки) должны быть расположены в одну линию и быть плотно прибиты. В этом случае любая точечная нагрузка на лагу пола, равномерно распределяется на две соседние, что значительно усиливает пол на прогиб.

Установка таких блоков в разбежку полностью ликвидирует их функциональное предназначение, так как каждая лага продолжает иметь свободу прогиба в месте крепления к ней блока. Правильно установленная распорка предотвращает провисание, выкручивание, деформацию лаги с течением времени и предупреждает возможное возникновение скрипа в полах.

Самой распространенной ошибкой при установке мостов, изготовленных из цельной доски является их смещение относительно центральной линии. На рисунке сверху показано правильное и неправильное расположение мостов(распорок). Хотя тут нужно внести некоторые поправки, - например изданный в 1999г, на русском языке финский справочник «Дом по системе Платформа» допускает размещение мостов как в нижней части рисунка.

Возникает вопрос: как при таком размещении мостов обеспечить их надежную фиксацию между лаг перекрытия? Для этого используется особая техника крепления распорок (на рисунке снизу). Там, где это возможно гвозди забиваются через лагу в торец моста, с другого конца обязательно верху и снизу, распорка закрепляется гвоздями, забитыми под углом.

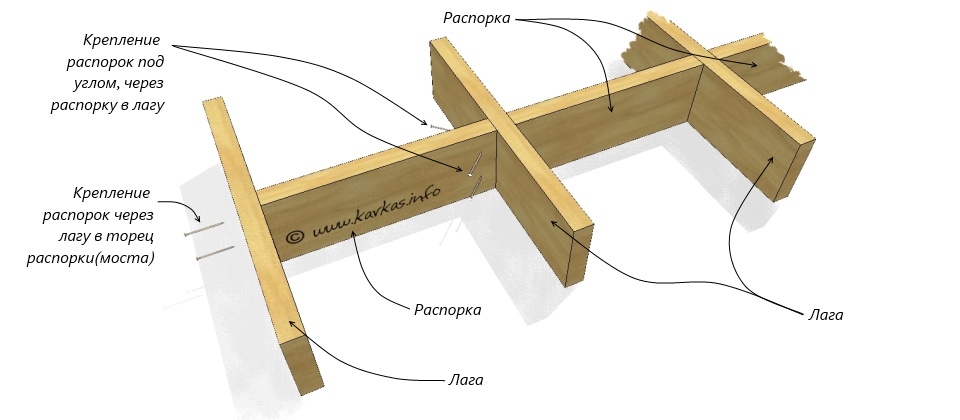

Крепление распорок в каркасном перекрытии
Крепление распорок в каркасном перекрытии

Далее с обратной стороны моста также под углом забиваются гвозди, чтобы обеспечить надежную фиксацию распорки.

Таблица расчета распорок лаг в каркасном домеИ еще один момент, который практически никогда не уточняется в литературе, это необходимый шаг установки таких мостов. Используя таблицу слева легко можно определить с каким шагом, потребуется устанавливать распорки в зависимости от пролета междуэтажного перекрытия. Например, для пролетов шириной до 2,5 м. они не требуются, а в пролет перекрытия 3,5 - 5,4 м. таких распорок потребуется установить две параллельно расположенных линии.


Обсудить на форуме (комментариев 8).
krukru2007 аватар
krukru2007 ответил в теме #10317 9 мес. 4 нед. назад
Хочу добавить пару слов в тему.
Неожиданный бонус получил от схемы забивания гвоздей, указанной в статье.
При установке трубы неожиданно (ну просчитался, с кем не бывает) уперся в мост.
Так гвозди забитые под углом легко удаляются гвоздодером, мост выбивается,
а гвозди забитые насквозь потом аккуратно отпиливаются болгаркой
Vasil аватар
Vasil ответил в теме #9882 11 мес. 1 нед. назад
На мой взгляд, распорки устанавливаются абсолютно не для увеличения несущей способности пола. Перераспределение нагрузки будет осуществляться через половой настил - доски пола, черновой пол, фанеру. А распорки (мосты) в основном, устанавливаются для предотвращения выгиба лаги ИЗ ПЛОСКОСТИ, т .е. лага может прогибаться не только ВНИЗ, а и ВПРАВО/ВЛЕВО. Установив мосты, вы уменьшаете расчетную длину выгиба из плоскости.
Vasil аватар
Vasil ответил в теме #9881 11 мес. 1 нед. назад
Да, в Вашем случае мосты необходимы
Kola аватар
Kola ответил в теме #9452 1 год 1 мес. назад
Подразумевается, что сечение и шаг лаг выбраны с условием разумной достаточности. Вообще эти связи IMHO не сколько для увеличения предельной несущей способности делаются, а именно для воспринимаемой при ходьбе жесткости перекрытия, хотя по СП (пункт 6.2.9) их наличие в той или иной форме (черный пол и подшивка потолка тоже ими являются) немного увеличивает допустимый пролет. Кроме того, если толстые балки из ЕВ древесины начнет крутить эти мосты могут помочь в какой-то мере.
