В основе этих чертежей лежит проект Ямуга-115, размещенный на нашем портале в январе, и вызвавший живой интерес посетителей. Мы решили опубликовать этот вариант, так как в нем реализованы некоторые моменты, о которых не раз упоминалось на форуме, в теме обсуждения проекта.
* выход на участок из гостиной заменен на окно, и при желании можно разделить гостиную и кухню на два изолированных помещения путем установки перегородки.
* Добавлены окна на первом этаже, внесены небольшие изменения в рамы стен, и прочие незначительные моменты.
* Также при устройстве перекрытий второго этажа, предусмотрена возможность производить настил ОСБ впоследствии. Это может понадобиться если для утепления перекрытий будут использованы засыпные утеплители, такие как эковата.
В этом случае распорки по краям перекрытия мы советовали сдвинуть, а пространство между ними и фасадной доской, заполнить утеплителем — это поможет исключить мостики холода в случае усадки утеплителя. А в случае межэтажного перекрытия это позволит сэкономить некоторую сумму за счет закладки утеплителя меньшим слоем.
* Крыльцо со стороны входа заменено террасой, независимо с какой стороны дома вы решите ее пристроить, общая конструкция останется неизменной.
Так этот дом будет являться дачей с эксплуатацией с конца апреля до середины октября, с возможными наездами на новогодние праздники, по просьбе заказчика были внесены следующие изменения в чертежи:
*Повернув дом отзеркалить его, и пристроить террасу со стороны входа.
*Заложить утепление слоем 15 см. в стены, и 20 см. в перекрытия.
*Выполнить обшивку ОСБ с внешней стороны дома. В связи с этим ригель в рамах переставлен на внешнею сторону рамы.
*Произвести небольшие перемены в планировке второго этажа, устроив там большой холл на месте санузла и кладовки.
Первоначальная планировка, размеры дома, и угол наклона крыши остались практически без изменений, как и площадь самих помещений. Еще одним из внесенных изменений в чертежи стало обозначение на плане свайного поля, дополнительной линии свай.
При их установке потребуется две дополнительные балки обвязки. Наверное многих смутит составная затяжка в стропильной системе, — тут можно заметить следующее: первое — она призвана только несколько страховать стропила, а второе — у нее есть некоторая опора виде межкомнатных перегородок.
Надеемся, что эти чертежи и внесенные изменения дадут ответ хотя бы на часть, тех вопросов, что задавались на форуме и будут полезны вам в строительстве своего дома, или помогут самостоятельно внести нужные изменения в первоначальный проект.
Каркасный дом Ямуга 115М Формат PDF, размер файла: 2,85Mb
Думаю у многих как у меня возник вопрос а собственно говоря зачем лом в стену вбивать?
По этой аналогии если забить деревянный клин и поливать его водой, цели можно добиться гораздо быстрей.. :silly:
Насчет ОСБ, а чем оно собственно говоря смущает?
оно именно для этого нужно связывать каркас, и ограждать конструкцию…
Какая то логика странная… стиральная машина фигня раз футбол не кажет…
Поздравляю все хорошо..
Но почему «кобылки» не совпадают с «концевым» стропилом..
При подшиве свесов это испортит весь вид, будет как на фото..
Пропенить перед закладкой утеплителя не помешает,
чем меньше в доме щелей, тем лучше, думаю это скорее был риторический вопрос…
Что-то насчет имитации бруса я не понял?
Вы имеете виду какой длинны ее брать 3-4-6.м?
Помню в КД-93 у Владомира мы это обсуждали, тоже вертели, вертели,
а потом он решил не ломать голову взять максимальную длину 6.м,
и вроде все получилось..
Ну в верху пенить то вроде не к чему,
все одно у нас под кровлей для вентиляции подкровельного пространства «ветер гуляет»
а вот в низу нужно…
да боюсь без техники в собранном вы вы ее не тяганете..
если только строить какието «козлы» и подкладывая прокладки ее подымать..
Наверное придется заново ее на высоте собирать по дощечке…
У Генадьича такая мощная балка на 22.странице форума, но что то его давно не слышно..
но опять же мне кажеться он ее по дощечке собирал по месту, а не сразу подымал в сборе..
Чаго? так они же вроде там вообще не к чему не привязаны…
так что дырку под них вырезаете в обшивке ОСБ и лепите…

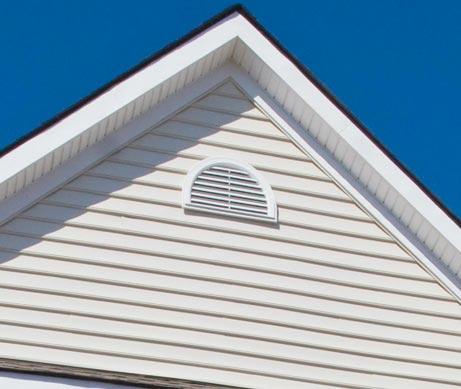

А вообще ответ на этот вопрос даст только поездка в магазин и покупка этих самых решеток..
Хотя вот Рустем в КД-95 прилепил две простые 30х40.см справа с лева..и нормально..
да проблема в том что там проходит балка посередине и соответственно решетка посередине не получается, надо лепить 2 с одного фронтона 2 с другого. Не дофигале будет?))))) вот про размер и спрашиваю чтоб не сильно продувало…
С уважением
А чем стойка то мешает не пойму?
вам же через это окно окрестности не обозревать,
ну будет она стоять за решеткой ну и фиг с ней..
Ну как же , ОСБ плотно пришито к этой стойке.. Как окно то там вырезать…. Не катит..
Нда, пластиковые держатели нужно крепить почаще, а железные можно через 1.2 метра… Пластик дешевле вроде, железо- 200р за держатель, дороговато+ гнуть самому. Будем потом крепить…
Владимир, можно высверлить ОСБ в нужном месте.
Писал сообщение, не прошло…
Повторю.
Буквально только-что заказывал крепеж для пластика ДЁКЕ (труба и желоб)
Цена — Крюк карнизный 34руб/шт крепить через каждые 60см.
Крепление трубы 48руб/шт
Вот 🙂
figer по моим подсчетам балка около 300 кг вышла. Уже все смонтировали. Укрепили стойки раскосами, смастерили подмость, и по трем лагам ве?ревками затянули ее наверх. Теперь эти подмости используем для монтажа стропил. По поводу вентзазора, еще раз говорил с произволителем, поскольку с наружи будет имитация бруса из дерева, то вентзазор при использовании эковаты необязателен. А вот в наклонных стенах мансарды его нужно будет сделать.
berillo2005 а можно еще раз «пирог» вашей стены?
Иван пирог такой: ГКЛ, ОСП 12мм, несущий каркас 150 мм, дополнительная обрешетка 50 мм под углом 45гр, с шагом 400 мм, имитация бруса. Между ОСП и имитацией бруса эковата. Труднодоступные для задувки эковаты места, пространство между стойками и имитацией, между обвязкой перекрытий и т.д. планирую заполнить пенопластом, одновременно это разделит пространств
о утепления на отсеки, что позволит достигнуть нужной плотности эковаты. Угол в 45 гр обрешетки планируется в первую очередь для
того что бы не делать еще один «слой»вертикальных брусков для крепления имитации бруса.
а… тогда Ок..
а то почудилось что вы снаружи имитацию сразу к стойкам решили крепить..
Доброго дня!
Вопрос такой_ утепление планируется эковатой как, berillo2005, Пирог такой: — ГКЛ — металл-профиль — крепление к стойкам на «крокодилы» 50мм, стойки каркаса 150 мм (утепление эковата — 200мм) изоплат9мм, вентзазор, и там — что получится)))
Вопрос встал в жесткости каркаса и прилегания эковаты к ГКЛ!!! что если укрепить металлическими уголками, вернее сделать укосины из этих уголков… уголки будут крепиться на стойки каркаса внутри.. также уголки можно заменить перфорированной металлической лентой и т.п.
ГКЛ будет на профиль и задувать будут через отверстия в КГЛ без пароизоляции, крафтбумаги и т.п….
Покритикуйте, пож.
Да как то пока не знаю что сказать, надо обдумать эту идею..
figer при такой большом объем утепления, т.к. отсеки соеденены меж собор зазором между гкл и каркасом можно будет добиться нужной плотности и равномерности распространение эковаты.
