Проект каркасного дома КД-40 Юта был задуман в качестве эксперимента по разработке облегченной конструкции каркаса. Как это обычно бывает, данный проект получил свое развитие от первоначальной мысли поставить на участке что-то простое, недорогое, и что можно возвести быстро, без особых навыков и знаний, — этакий увеличенный вариант бытовки, дополненный летней кухней.
Что касается планировки, то по задумке она включает просторную террасу 16 м2 для летних посиделок в погожие дни, прихожую-кухню и две смежные комнаты площадью 13,4 м2 каждая. Дальняя используется как спальня, а ближняя как гостиная.
Таким образом, данный домик позволяет обеспечить довольно комфортное проживание для семьи из 3-5 человек и при необходимости, в случае приезда гостей, организовать дополнительно 2-4 спальных места. Также в домике присутствует небольшой санузел, в котором дополнительно можно установить стиральную машинку.
Так как домик рассчитан на проживание только в теплый период, толщина утепления стен и перекрытий заложена 10 и 15 см. соответственно. А чтобы облегчить сборку рам для стен дома, и не тратить время на прокладку двойных стоек, от них решили отказаться, — для такой небольшой постройки с учетом обшивки каркаса ОСБ это допустимо.
В принципе, стоило бы немного оптимизировать размеры домика, но это оказалось невозможным из-за уже установленного свайного фундамента, к которому пришлось привязываться. С этой же целью в качестве крыши выбрана простая двускатная стропильная конструкция с коньковой балкой.
Краткий обзор проекта каркасного дома Юта-40:
Как обычно, сами чертежи проекта Юта 40 можно скачать по ссылке ниже.
ЧЕРТЕЖИ КАРКАСНОГО ДОМА ЮТА 40
А теперь критика/пожелания. На этот раз с картинками! 🙂
Какая-то странная получается планировка. Главный и большой минус с моей точки зрения — расположение кухни и туалета. IMO в благородном доме дверь туалета не должна быть видна с территории кухни, тем более выходить прямо на кухню. Неприятно представлять, как будут эксплуатироваться эти помещения.
Еще бы можно было не делать проходную гостиную, если предполагается, что там могут ночевать люди, но так возможно захотел заказчик. Возможно, ему требуется контролировать перемещение детей в ночное время (даже их походы в туалет).
Исправить IMHO это все можно очень просто без каких-либо существенных изменений каркаса.
Первый вариант:
Выделить из тамбура-кухни кухню в виде аппендикса. Для этого сдвинуть входную дверь. Поменять местами гостиную и спальню и соответственно перенести вход в гостиную. И главное перенести дверь сан-узла в комнату. Я еще немножко увеличил сан-узел, поскольку такой торцевой вход хуже с точки зрения планировки (сан-узла).
Второй вариант:
Если смущает выход из сан-узла в гостиную, то можно хотя бы отделить тамбуром сан-узел, хоть проход и получился через кухню, но короткий. Двери в обоих вариантах старался переносить с учетом шага стоек.
Минусом в обоих вариантах является необходимость дальней коммутации водопровода и канализации между кухней и сан-узлом. Но трубы водопровода спрятать в перекрытия и стены не сложно. А, так как, домик летний можно без проблем объединить канализацию уже под перекрытием фундамента. Вентиляцию тоже можно отдельно вывести, а можно провести до кухни в небольшом коробе под потолком (прямоугольной трубой) за одно с водопроводом.
Еще варианты (далеко не идеальные, конечно) для интереса:
Если кому-то нужны две выделенные спальни, но по-скандинавски маленькие. В принципе в спальнях летнего домика нужно только спать, вещей много хранить не нужно, поэтому такие склепики вполне могут подойти кому-то. К сожалению, выделенный тамбур (с неплохим закутком под чулан), отделил кухню — через окно еду не подать.
Такой же вариант с зимним входом и местом под печь-камин для зимних наездов.Оригинальный вход, точнее лестница на террасу будет заваливаться снегом с крыши. Для лета в принципе у летней двери влезет окошко для подачи еды на террасу.
Эти варианты требуют перепланировки перекрытия чердака. Следующие не требуют, особенно если от камина до стены сделать большой проем (у меня не везде показано), или опорную балку провести или на крепежи поперечные короткие балки повесить — пролеты небольшие.

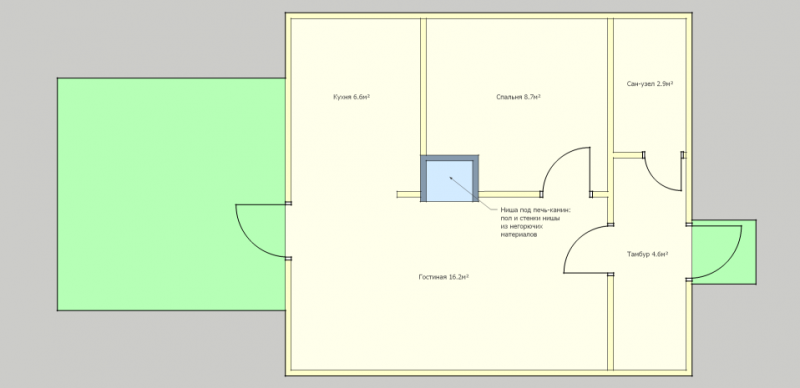

Тут одна спальня, но побольше и отдельная кухня, но этот и предыдущий вариант плох тем что сан-узел выходит в зимний тамбур, что нивелирует смысл тамбура.
Лучше смежить кухню и сан-узел:
Это летний вариант без тамбура. Столовая на проходе это не очень удобно, но я так назвал. Можно назвать это прихожая-холл. Внутренние несущие стены на оригинальных местах.
Зимний вариант с отдельным входом и тамбуром. Тут только место под печь надо сдвинуть левее на 31см или перенести куда-то, иначе дымоход рассечет (или пройдет слишком) близко к верхней обвязке стены, балке перекрытия и стропиле. При такой планировке IMHO комфортно можно жить одному-двум, если доутеплить.
Кстати, доутеплить сплошняком ППС-ом по зашивке выходит не только теплее, но и дешевле чем стойки 150мм делать, так как каркас от 500 до 1500 рублей за условный куб стоит в зависимости от древесины. Может быть не очень «экологично», но хоть с внешней стороны стены.
Множество программ и плагинов… Основа AutoCad+Sketchup, а далее по вкусу…
Ясно, по рендеру похоже на скетчап, но рассеянные тени — подумал, может быть, вы в макс импортируете. Про плагины знаю, но сам не разу не пробовал.
Модель в скетчапе, txt и jpg файлы — поправки в проект
Скажите , пожалуйста , для чего оставляется зазор в 75 мм. между стойкой террасы и стеной (на листе №15 проекта).
Очень просто… 75.мм это на отделку — ОСБ 12.мм- обрешека 25-50.мм-сайдинг 8-14.мм.. 🙂
прошу разъяснить в проекте написано брус 6000 на 6000 а в свайном поле 6850на 6078 по осям. стыкуем? или что то я не понимаю? спасибо
Брус идет на стойки и прогоны террасы,
обвязка собирается из доски.
Обвязка (ростверк) общая, и выполнена единым контуром.
Кирилл, добрый день!
Отлично получилось! У нас в планах такой же проект. Если не секрет во сколько всё обошлось и если возможно фотографии внутри. Спасибо.
скажите, а на ВТОРОМ чертеже, разве не надо менять свайное поле под внутренние стены?
Фото, к сожалению нет. Буду на даче, сделаю.
Обошлось в 1 млн, с маленьким хвостиком
Все проекты, предложенные Kola, меня не устрили-бы, по тем или иным причинам.
Если не изменяет память, в проекте есть два недочета.
Мы в проекте изменяли высоту крыши веранды, а высота стойки 2 (средней) на 15 листе осталась прежней и строители так и сделали как в проекте. Окно на чердак было сделано в последний момент, оно даже не на всех чертежах присутствует. Соответственно стойка 5, балки прогона 6 мешает ему открываться до конца. Мне не критично. И я бы сейчас перенес вход на чердак.
Ну есл не хотите можете не врезать,
но обычно все требуют укосы «на всякий случай»
Всем привет,
сейчас строюсь по этому проекту, дошел до стропилки. В целом, проект нравится и особых проблем с ним нет.
Из мелочей, что заметил, в проекте в списке материалов вся доска 50мм, стены же расчитаны по доске 100х40.
Переиграл немного планировку, количество окон, если интересно, могу выложить фотографии.
Перекрытия сразу заложил 200мм, стены сделал по проекту из 100мм + планирую сразу 50мм перекрестного.
Планировку выбрал примерно следующую, большой корридор пока не спланировал. Большой санузел сделан, чтобы уместить туда все коммуникации. Отапливаться дом будет тепловым насосом, канальный блок планирую расположить в чердачном помещении и развести воздуховоды по всем комнатам.
Веранду не рисовал, но понятно, что она слева, где входная дверь. В коридоре добавилось окно переместилось на боковую стену, вместо фронтонной.
На этих выходных планирую собрать веранду и начать монтировать стропилку. Шаблон из дюймовки стропила показал, что все проектные размеры получилось соблюсти.
На данный момент отклонения от проектных размеров составляют 2-6мм, так как строюсь из доски ЕВ.
Свайное поле также было переделано, под домом вместо 4х рядов сделано 3, средний ряд под центральной стеной и конем. Пролеты по 3 метра.
Строюсь в одну каску по выходным, сваи закрутил в декабре, посмотрим, что получится из этого 🙂
К вышенаписанному
Спасибо за советы, не совсем понял про какое окно на чердак идет речь, если про закладные для чердачной лестницы, то у меня оно перенесено с учетом лестницы, которая будет туда монтироваться. Если про слуховое окно чердака, то я не понял, что там открываться должно.
По поводу веранды, учту, у меня перекрытие 200мм, в любом случае ко всем стойкам добавлять 50мм, чтобы выйти в рарзмер.
Про слуховое окно чердака. Делали его открывающимся, проветривать.
Но, открывается не до конца, по причине описанной выше, не критично, но неприятно)).
На фото на момент постройки, закрыто ОСБ.
Да, сейчас я бы веранду делал по ширине дома :))
