Проект каркасного дома Монтана (КД-104)

Мансардный дом 9,6 х 7,1 м. с гаражом

Каркасный дом Монтана 104
Каркасный дом Монтана 104

В основе идеи для планировки каркасного дома Монтана (КД-104) лежит довольно известный проект. Но несмотря на схожесть, дом получился другой, и сравнивать его с первоначальным вариантом было бы некорректно… Изменились как размеры помещений, так и многие конструктивные моменты. В каркас была добавлена коньковая балка, пристроен гараж, увеличено крыльцо/терраса и т.д.

Из достоинств первоначальной планировки надо отметить небольшую спальню на первом этаже, возможность разделить зал и кухню, раздельные ванну и санузел (что важно, так как пока делать ванну в мансарде не планируется), наличие тамбура, и возможность сделать 3-4 спальни в мансарде. Наверное для самых требовательных посетителей недостатками данного проекта станут небольшая гостиная (чуть больше 14 кв.м.) и скромные размеры спален: 8-10 кв.м.

Что касается изменений, то прежде всего до 2-х метров было увеличено крыльцо/терраса, для того чтобы в теплое время на ней можно было поставить стол и стулья для игр детей и отдыха вечером.

Следующим моментом стал гараж, в котором планируется установить оборудованье для котельной. Так как фундамент под дом планировался свайный, то в зоне гаража сваи решили обвязать бетонным ростверком.

План первого этажа каркасного дома Монтана 104
План первого этажа каркасного дома Монтана 104
План мансардного этажа каркасного дома Монтана 104
План мансардного этажа каркасного дома Монтана 104

Не очень нравился первоначальный вариант решения стропильной конструкции крыши, выполненный на висячих стропилах, так что этот момент изменили, добавив коньковую балку.

Сложным моментом была интеграция камина в гостиной, так его как дымоход попадал на коньковую балку. Но сместив перегородку между кухней и гостиной, эту проблему удалось решить.

Увеличилась площадь кухни, – теперь всю необходимую кухонную технику (холодильник, мойку, плиту) удалось разместить в линию, оставив оставшуюся часть кухни под столовую, но сократилась площадь зала. Подумав, от панорамных окон в зале решили отказаться, приподняв уровень подоконника до 50-60 см, так чтобы под окном можно было установить узкий радиатор или конвектор.

Гараж каркасного дома Монтана 104
Гараж каркасного дома Монтана 104

Каркас дома собирается из доски 50х150 мм. с шагом 625 мм. под обшивку ОСБ и утепление матами каменной ваты. Снаружи планируется обшивка сайдингом. Кровля – металочерепица.

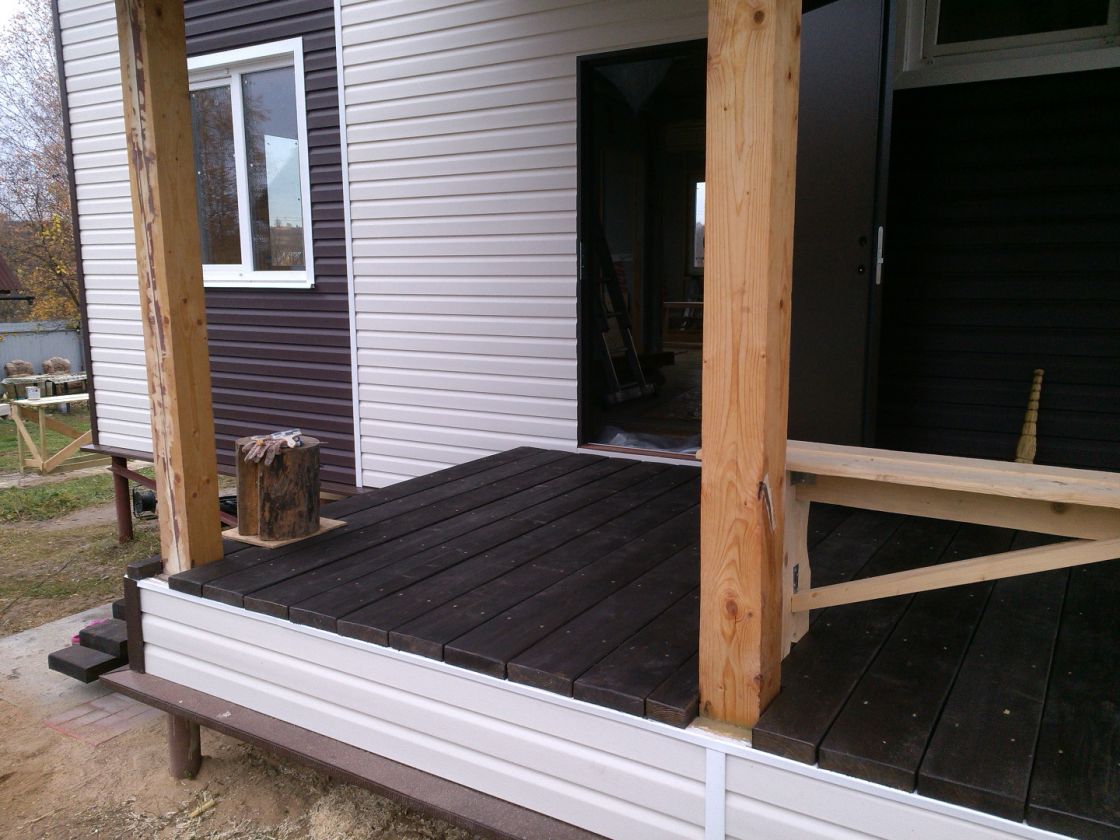

Терраса каркасного дома Монтана 104
Терраса каркасного дома Монтана 104

ЧЕРТЕЖИ КАРКАСНОГО ДОМА МОНТАНА 104
Для просмотра файлов формата PDF вам понадобится бесплатная программа Abobe Reader. Если она не установлена на вашем компьютере, скачать ее можно здесь.
Каркасный дом Монтана 104 Формат PDF, размер файла: 2,59Mb

3D МОДЕЛЬ КАРКАСНОГО ДОМА МОНТАНА 104
Для просмотра файлов формата SKP вам понадобится бесплатная программа SketchUp. Если она не установлена на вашем компьютере, скачать ее можно здесь.
Модель каркасного дома Монтана 104
Формат SketchUp(.skp), размер файла: 2,9 Mb
Автор Иван 105 статей
Один из основателей Каркас Инфо. Автор большинства проектов, размещенных на портале. Более чем 14-ти летний опыт проектирования по каркасной технологии.

15 комментариев

  1. А вам вообще зачем этот параметр?
    Так просто?
    В принципе при большом желании/необходимости можно это легко вычислить,
    например по разрезу или схеме фронтона -15.. взять пару точек и расстояние между ними..

    Но дабы не томить , скажу что получившийся угол наклона кровли 30.г 🙂

  2. Там по доскам 50*200 получается 5,4 куба а не 12, и есть ли расчет сколько нужно по кубатуре на дом без гаража?

    нет нужно 13,2 куба или 220.шт
    это опечатка в файле 90.шт причем не могу понять откуда эта цифра взялась 90, в моих файлах 220.шт…
    Без гаража не считал.. но в принципе это легко прикинуть..

  3. В проекте есть дополнительный слой утепления 50мм снаружи через брусок 50х50, его тоже нет в спецификации.

    Как уже не раз говорил , на такие вещи как брусок для обрешетки у вас останется большое количество отходов..
    так что с его покупкой торопится не надо..

    Как вам такой вариант планировки?

    Вам конечно как художнику родившему идею в страданиях и бессонных ночах будет обидно..
    Но такая планировка есть у Зодчего в их серии Канадец.. 🙂

    По поводу самой планировки, все хорошо, если вам не важно присутствие спальни на 1.эт..
    я всегда по возможности , говорю что ее надо делать..мало ли что в жизни поменяется,,,
    родители на даче жить будут, ребенок родится, что то не так пойдет, на зиму 1.эт оставлять и т.д
    в общем вариантов может быть масса. зачем она может понадобится..

    Но если она не нужна принципиально, то вариант не плохой первый этаж общая зона, мансарда приват/спальни.. .

  4. Как у же не раз говорил, DWG файлы я никому не предоставляю.
    Кто умеет обращаться с AutoCAD повторит сам по чертежам
    (да надо посидеть и потратить время, но бесплатного ничего не бывает,)
    … а кто с автокадом не знаком тем файлы не к чему.

  5. В разрезе дома (АС 03) ОСБ идет как внутренняя обшивка, а в ведомости и в описании – как внешняя.
    В случае наружной обшивки ОСБ, как правильно расположить перекрестный утеплитель – на ОСБ? Спасибо.

    Да закралась маленькая не точность, из серии “-хотели как лучше” 🙂
    дело в том что заказчик планировал ставить ОСБ из нутри, а снаружи делать
    контр обрешетку под доп.утепление…
    Но когда готовили чертежи на сайт решили что большинству будет более интересен вариант с наружной обшивкой
    каркаса ОСБ, так что схему обшивки добавили, а порядок следованная материалов на разрезе не подкорректировали.

    В случае наружной обшивки ОСБ, как правильно расположить перекрестный утеплитель – на ОСБ? Спасибо

    Поясните, что то не понятно вы после обшивки каркаса по верх ОСБ еще один слой утеплителя хотите сделать?

  6. В данном случае Изоплат используется только как “ограждающий” материал,
    а силовая обшивка ОСБ делается с внутренней стороны.

    Ну вот как то очень сильно мне не нравилось что с наружной стороны утеплитель будет прикрыт
    только ветрозащитой и все.. по этому добавили обшивку изоплатом…
    Но это был вариант для заказчика.. а на сайте мы разместили вариант с наружной обшивкой ОСБ,
    на 30 листе даже схема обшивки ОСБ есть.
    Т.е есть это на самом разрезе не точность получилась. надо было переписать “пирог”
    “-Сайдинг-ветрозащита-ОСБ-каркас+утеплитель-пароизоляция-внутр.отделка”
    но как то упустили из виду.

    Если вы будете обшивать ОСБ с наружной стороны каркаса, то изоплат не нужен.

    Если хотите поставить ОСБ с внутренней стороны, а снаружи “прикрыть” утеплитель изоплатом
    то хватит толщины 12.мм… но производитель насколько я помню не рекомендует распологать листы
    Изоплата горизонтально, поэтому была сделана доп обрешетка под утепление и обшивку Изоплатом…
    Если хотите обшивать сразу по стойкам то может быть лучше будет заменить его например фибролитом 12.мм

  7. Нет, пол в гараже бетонный, по краям укладываете
    пару слоев рубероида что бы пол гаража не соприкасался с ростверком,делаете песчаную или гравийную подушку и отливаете
    плиту пола в гараже..

  8. Да спрашивайте для того форум и создан 🙂

    Как я вижу тут два варианта …

    1) Залить ростверк и там..
    2) Или оставить как есть, удобнее будет под дом “лазить” ,
    если открытое пространство не смущает..
    Но я бы залил так как если не “отсечь” гараж от подпола 100% под домом
    “хламовник” образуется остатки досок, фанеры, осб, какие нибудь окна/двери..
    в общем будет всякий мусор копиться а это до добра если что не доведет..

    Вообще мне кажется это вопрос скорее “эстетический” в плане того как сделать..
    залить тут линию ростверка или открытым оставить..

  9. Добрый вечер. Очень понравился данный проект. Но есть вопросы. Расположение свай находятся мимо точки опоры несущих стен. При ходьбе дома не будет движения будто дом трясётся?

    От куда такие данные? Этот проект только насколько мне известно 7.раз за год с небольшим реализовали,
    и вот от вас первого слышу что не несущие стены на линию свай не попадают.
    У меня как-то все НЕСУЩИЕ стены т.е те на которые ложатся балки перекрытия,
    находятся ТОЧНО над сваями

    Хочу на сваях сделать ростверк ( так как участок находится на склоне) . Скажите может стоит пересмотреть план свайного поля с расчётом нагрузки под несущие стены???

    Ростверк из бетона не предусматривался, так что если
    обвязывать сваи бетонным ростверком то может и стоит,
    увеличть их количество… Но будет ли тогда в этом смысл?
    Стоит ли вообще со сваями связываться если их на 400.000 уйдет?

    И где найти схему крепления стен к полу и между собой и чем крепить? Спасибо!!

    Гвоздями 90-120.мм

  10. Добрый вечер. Очень понравился данный проект. Но есть вопросы. Расположение свай находятся мимо точки опоры несущих стен. При ходьбе дома не будет движения будто дом трясётся?

    От куда такие данные? Этот проект только насколько мне известно 7.раз за год с небольшим реализовали,
    и вот от вас первого слышу что не несущие стены на линию свай не попадают.
    У меня как-то все НЕСУЩИЕ стены т.е те на которые ложатся балки перекрытия,
    находятся ТОЧНО над сваями… проясните что имеется виду.

    Хочу на сваях сделать ростверк ( так как участок находится на склоне) . Скажите может стоит пересмотреть план свайного поля с расчётом нагрузки под несущие стены???

    Ростверк из бетона не предусматривался, так что если
    обвязывать сваи бетонным ростверком то может и стоит,
    увеличть их количество… Но будет ли тогда в этом смысл?
    Стоит ли вообще со сваями связываться если их на 400.000 уйдет?

    И где найти схему крепления стен к полу и между собой и чем крепить? Спасибо!!

    Гвоздями 90-120.мм

  11. С чего это на ней “-весь второй этаж лежать” то начал?
    к лагам мансарды и перекрытия она не имеет никакого отношения…

    Я частично могу согласиться что она воспринимает нагрузку от конькового
    прогона и стропил крыши… это имеется виду?

    В общем понятно, вам прочли лекцию на тему, что ригель давит на перегородку,
    перегородка на лаги мансарды, перекрытие мансарды на перегородку 1.эт та лаги
    нижнего перекрытия.. дедка за репку, бабка за дедку и т.д..

    На самом деле благодаря затяжке стропила работают как ферма, и часть нагрузки уходит на боковые стены,
    и нагрузка снимается с конька крыши и перегородку, по этому на саму перегородку мало что “давит”.. .

  12. В общем не нужно заниматься ерундой там где ею
    заниматься не нужно… Но так как вы все одно свайное поле будете
    под ростверк усиливать вот в этих точках сваи поставьте…..

  13. Отвечаю на ваши вопросы:

    1) Нет
    2) Нет

    🙂

    Ну совет от себя и исходя из опыта форума…
    через 2-3.сезона возникнет непреодолимое желание остеклить террасу,
    так что лучше

    А) сразу продумать этот момент
    Б) остеклить..

    😉

  14. Первоначально была идея “вставить” балку и во фронтон дома..
    но для этого надо было разрезать стойки… По этому от этого не то чтобы отказались..
    а решили что кто не доверяет подвесам для крепления, может как-бы по месту
    сделать посадочное гнездо под эту балку на фронтоне.. а кому не надо отпилит эти 10.см.
