В основе идеи для планировки каркасного дома Монтана (КД-104) лежит довольно известный проект. Но несмотря на схожесть, дом получился другой, и сравнивать его с первоначальным вариантом было бы некорректно… Изменились как размеры помещений, так и многие конструктивные моменты. В каркас была добавлена коньковая балка, пристроен гараж, увеличено крыльцо/терраса и т.д.
Из достоинств первоначальной планировки надо отметить небольшую спальню на первом этаже, возможность разделить зал и кухню, раздельные ванну и санузел (что важно, так как пока делать ванну в мансарде не планируется), наличие тамбура, и возможность сделать 3-4 спальни в мансарде. Наверное для самых требовательных посетителей недостатками данного проекта станут небольшая гостиная (чуть больше 14 кв.м.) и скромные размеры спален: 8-10 кв.м.
Что касается изменений, то прежде всего до 2-х метров было увеличено крыльцо/терраса, для того чтобы в теплое время на ней можно было поставить стол и стулья для игр детей и отдыха вечером.
Следующим моментом стал гараж, в котором планируется установить оборудованье для котельной. Так как фундамент под дом планировался свайный, то в зоне гаража сваи решили обвязать бетонным ростверком.
Не очень нравился первоначальный вариант решения стропильной конструкции крыши, выполненный на висячих стропилах, так что этот момент изменили, добавив коньковую балку.
Сложным моментом была интеграция камина в гостиной, так его как дымоход попадал на коньковую балку. Но сместив перегородку между кухней и гостиной, эту проблему удалось решить.
Увеличилась площадь кухни, — теперь всю необходимую кухонную технику (холодильник, мойку, плиту) удалось разместить в линию, оставив оставшуюся часть кухни под столовую, но сократилась площадь зала. Подумав, от панорамных окон в зале решили отказаться, приподняв уровень подоконника до 50-60 см, так чтобы под окном можно было установить узкий радиатор или конвектор.
Каркас дома собирается из доски 50х150 мм. с шагом 625 мм. под обшивку ОСБ и утепление матами каменной ваты. Снаружи планируется обшивка сайдингом. Кровля — металочерепица.
Краткий обзор проектной документации:
Каркасный дом Монтана 104 Формат PDF, размер файла: 2,59Mb
4.м с одной стороны великовато, но это же терраса а не жилая зона.. там не мебели ничего,
так что думаю с опорой не стоит заморачиваться..
А на счет того что подложить, ну если есть возможность можно каких нибудь металлических пластин нарезать,
подложить.. Если нет ну тогда ОСБ-Фанеру..
Из металла наверное не вариант, до 40 мм толщина… ОСБ со временем не расслоится? может фанера подойдет, если ее обработать битумом (толщину удобнее набирать)
Так несколько пластин одну на одну. ..
Ну если фанеру еще и битумом промазать 🙂 думаю, на вечно будет..

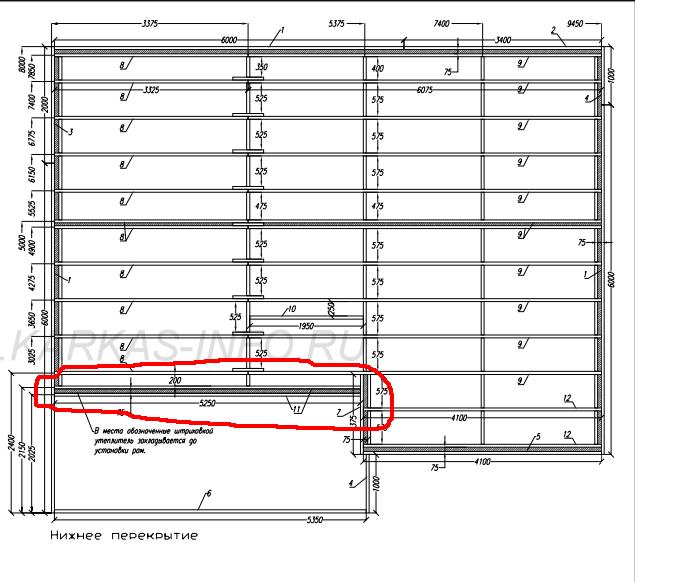

В чертеже указано, что данные места надо заполнить утеплителем до установки стен (см. рис). могу я туда положить пенопласт толщиной 50 мм? Надо его как-нибудь изолировать от досок? Или лучше что-нибудь другое?
Да нет пенопласт прекрасно подойдет…
можно плашмя полосок нарезать а можно и вертикально 50+25.мм..
изолировать не нужно..
Спасибо. Извини, а что означает +25 мм.
Ну там-же между лагой и доп.проставкой 75.мм..
соответственно если взять пенопласт толщиной 50.мм и 25.мм
получим 75.мм…
Ну и так от себя очень советую на внутренние перегородки взять нормальной
сухой строганой доски.. ее там немного надо, по бюджету не ударит..
А то смотрю я на наши перегородки и чет не знаю что сними делать..
по внешнем стенам то обрешеткой выведем.. а тут..
Там везде 50 мм, а с ухой доской у нас в регионе большая проблема… ближайшая в 600 км., цена на 50% больше… Я хочу сейчас купить и высушить естественной влажностью до мая месяца. 4 — 5 месяцев должно хватить.
Первоначально была идея «вставить» балку и во фронтон дома..
но для этого надо было разрезать стойки… По этому от этого не то чтобы отказались..
а решили что кто не доверяет подвесам для крепления, может как-бы по месту
сделать посадочное гнездо под эту балку на фронтоне.. а кому не надо отпилит эти 10.см.
Всем привет. Снег сошел, началось продолжение стройки… Стоит или нет перед установкой стен закрыть черновой пол (как делают в Финляндии) или лучше потом?
Ну даже не знаю 🙂
1- по полу так то удобней ходить чем по лагам прыгать..
2- или вы о настиле ОСБ — боитесь затоптать его совсем?
1. боюсь затоптать, и утеплять потом будет неудобно (я планирую в сами лаги утеплитель положить)
Принципиально или нет стены прямо на лаги ставить? или желательно на OSB. Если на лаги, как крепить стеновые панели: прямо к лагам гвоздями? (см. влож) или между лаг надо распорку (на 50) ставить? Спасибо
Рамы стен / перегородок ставятся прямо на лаги..
ОСБ настилаестя опосля…
так что бейте гвозди в лаги и фасад.доску

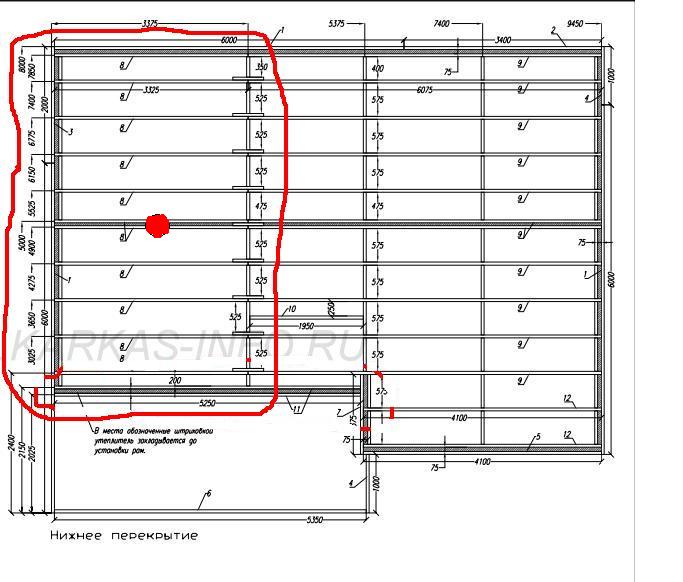

Добрый день! Закончил лаги чернового пола… На рис. (см. влож) обведен участок, на нем расстояние 3 м., хожу по лагам, а они слегка играют… может добавочно сваю поставить для усиления?
1- дерево не бетон, так что играть будет.
2- линию распорок добавьте по середине, играть перестанут
3- еще настилом ОСБ все свяжется.
А потом это же спальня а не гостиная…
да и как сваю то вы подсовывать теперь туда будете?
Ну и опять же одна свая в этом случае ничего не даст,
надо тогда еще балку обвязки добавлять.
я хочу добавить сваю и одну балку обвязки, это первый этаж, там нет спальни, там сан. помещения и вход в гараж. Думаю хуже не будет. В чертеже я нигде не увидел линию распорок, обычно они в финских чертежах присутствуют (под размер утеплителя). прямые или в шахматном порядке. Их нужно делать? если нужно, то с каким шагом? Спасибо.
Или может провести две параллельные линии распорок и не ставить сваю? Какие есть мысли по этому поводу?
Распорки в перекрытие ставятся в зависимости от пролета,
если пролет менее 2,5.м тогда они вообще не нужны, на 3.5м -1,
3,5-4,5 — 2.линии…
То как ставить вопрос — фины лепят в шахматном порядке
(и отнюдь не под размер утеплителя) .. а вот в США/Канаде их ставят
ТОЛЬКО в линию.
С балкой смотрите сами, если есть возможность, желание — то можно и поставить..
Спасибо. На террасу перед входом доски для лаг пола лучше 200 х 50, или 150 хватит? Вроде нагрузка небольшая.
Лучше 50х150.мм..и вот почему ..
Если делать 50х200.мм + настил террасы 35-50.мм
общая высота получиться 250.мм .. а это выше уровня пола в доме,
так что может получиться так что что бы входная дверь открывалась
придется делать высокий порог 70-100.мм
