Перекрытия, полы первого этажа

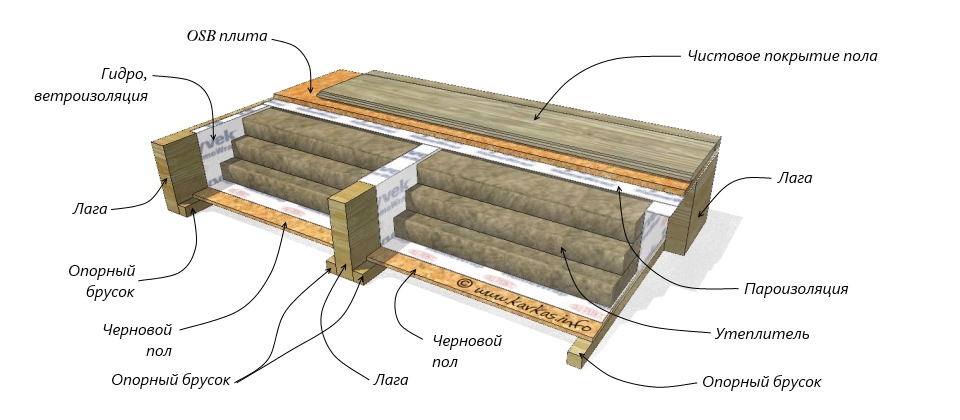

Как же устроены полы в каркасном доме? Конструкция полов и перекрытий можно посмотреть на рисунке ниже. К лагам пола подшиваются направляющие бруски 30х 30 мм, на них укладывается черновой пол из влагостойкой фанеры или осб, толщиной 8-12мм. Поверх лаг и чернового пола укладывается гидроветроизоляция (закреплять её удобнее всего строительным степлером). На изоляцию кладется утеплитель, изовер (ISOVER) или аналогичный. При толщине утеплителя 50мм он укладывается в три слоя. Сверху накладывается пароизоляция, и закрывается osb панелями, толщиной 12-18мм, на которые впоследствии, укладывается чистовое покрытие пола: ламинат, плитка или половая доска.

Вариант устройство полов в каркасном доме
Вариант устройство полов в каркасном доме

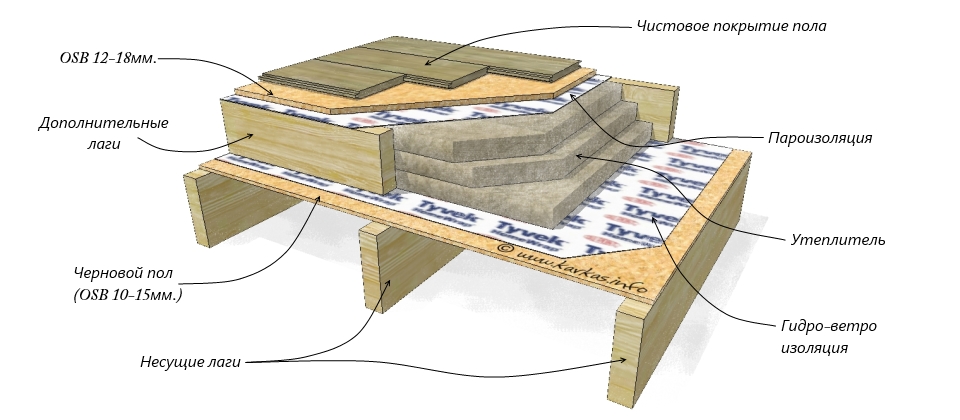

Но при строительстве каркасного дома такая конструкция пола первого этажа не совсем удобна в изготовлении, так как сразу нужно закупить и уложить гидро-ветро изоляцию, утеплитель и пароизоляцию, для чего нужна устойчивая хорошая погода без осадков в течении длительного времени. Более удобен в работе для частного застройщика второй вариант (на рисунке ниже), позволяющий проводить все работы под крышей и постепенно закупать материалы. В этом случае сначала устанавливаются несущие лаги, на них нашивается плиты осб или влагостойкой фанеры, которые используется в качестве черного пола. На осб укладывается гидроветроизоляция. После этого поверх ставятся дополнительные лаги из доски 50х150 мм. Между ними помещаются плиты утеплителя. Поверх утеплителя слой пароизоляции. Сверху нашиваются osb плиты, и по ним укладывается напольное покрытие ламинат, плитка, линолеум и т.д.

Устройство полов в каркасном доме
Устройство полов в каркасном доме

У каждого из возможных способов есть свои достоинства и недостатки:

  • В первом варианте устройства пола увеличивается высота помещения, экономятся материалы, время. Но требуется устойчивая погода для работы и покупка всех материалов сразу.
  • Во втором варианте увеличивается время и расход материалов, но зато все работы можно проводить под крышей и покупать материалы по мере необходимости.

С каким шагом нужно располагать лаги?

Это зависит нагрузки, формата osb плит, и сечения самих лаг. Лаги перекрытия под нагрузкой не должны прогибаться более чем на 1/250 от ширины пролета, то есть при ширине пролета 4м, прогиб лаги должен составлять не более 16мм.

Нагрузка на лаги, складывается из веса самого перекрытия (вес лаги, утеплителя, изоляционных материалов, отделочных материалов пола/потолка) и действующих на неё нагрузок от мебели, сантехнического оборудования, и людей проживающих в доме. Действующие нагрузки обычно принимают из расчета 200 кг на 1м2

Это не так много как может показаться на первый взгляд, например нагрузка на перекрытие от человека, сидящего в кресле, может составить 120 кг. (90 кг. вес человека + 30 кг. вес кресла) так что не рекомендую в расчетах уменьшать это значение.

Вес самого межэтажного перекрытия в строительных справочниках обычно берут за 170-190 кг. на м2. Но эти данные приводятся из расчета, что пол и потолок подшит доской 30-50мм, утепление и звукоизоляция будет производиться опилкобетоном, или смесью из соломы и глины, потолок будет оштукатурен, а в качестве напольного покрытия будет использован паркет.

При использовании современных напольных покрытий и утеплителей вес 1м2. перекрытия снижается до 90-120 кг. Но общую нагрузку в расчетах не следует принимать менее 350 кг. на 1м2.

Для лаг, необходимо брать доски из дерева хвойных пород, - они лучше работает на изгиб. Подобрать необходимое сечение лаги и шаг их установки можно по таблице 1, или воспользовавшись калькулятором Романова для расчета несущей способности деревянных балок.

Таблица 1
Расстояние между лагами (в см.)
Сечение доски (в см.) Пролет (расстояние между стенами в м.)
2 2.5 3 3.5 4 4.5 5
50х150 80 60 40 - - - -
50х150 - - 60 50 40 - -
50х150 - - - - 60 45 35

*Данные в таблице приведены для лаг из сосны, и нагрузки 350 кг. на 1м2

Также на шаг расположения лаг, влияет размер плит фанеры, или osb, которые будут использованы, так как стыки плит должны, приходится, на середину лаг. Плиты осб как правило бывают размерности 1250х2400, 1250х 2800 мм, или 1220х 2440 мм.

Устройство половНапример, при использовании osb плит шириной 1250мм, пролете 3м, и доски для лаг сечением 50х200 мм, шаг лаг пола или перекрытия составит 575 мм (рис. 3). Хотя расчеты показывают, что шаг можно увеличить до 600 мм, делать этого не стоит, так как в этом случае стыки плит не будут попадать на центр лаги, и придется подрезать каждый лист, что выльется в дополнительные трудозатраты и увеличит отходы материалов.

Устройство половА при листах OSB 1220х2440мм, пролете 4м, и доски для лаг сечением 50х200, расстояние между лагами, на которые должны приходиться стыки плит OSB составит 1170 мм, а между дополнительными лагами 360-350-360мм.рис. 4.

Если расчеты показывают что лаги нужно устанавливать с шагом в 55 см, а у вас возникает соблазн увеличить его до 575 см, делать это категорически запрещено! Нельзя увеличивать расчетный шаг лаг, это уменьшит несущую способность перекрытия! Сдвигать шаг можно только в меньшую сторону, в этом случае следует уменьшить шаг и установить дополнительные лаги пола или межэтажных перекрытий.


Обсудить на форуме (комментариев 19).
Мудрый Филин аватар
Мудрый Филин ответил в теме #11569 2 мес. 2 нед. назад
Кроме цены наверное никаких подводных камней у нее нет :) ..
Но она предназначена для улицы...
Если в доме из нее полы сделать, будет тодже гимор что и с доской..
да ее как половую доску колбасить не будет, но из стыков будете мусор выметать,
так что лучше ОСБ+ламинат.. ИЛи Квидек можно использовать..
Но там цена такая что ОСБ+ламинат дешевле получиться..
Jimm аватар
Jimm ответил в теме #11561 2 мес. 2 нед. назад
А я тут подумал, может для пола на первом этаже стоит купить террасную доску? У неё ведь нет таких проблем с гниением как у дерева, возможно это будет более разумный вариант. Кто-нибудь уже пробовал так делать, или в этом есть какие-то подводные камни?
пат аватар
пат ответил в теме #11382 3 мес. 4 нед. назад
Я использовал изоспан А снизу (ветровлагозащита ) и изоспан Д сверху ( пароизоляция ).
Bergamot аватар
Bergamot ответил в теме #11380 3 мес. 4 нед. назад
Можно вообще ничего не класть..
В идеале Диффузионная.
Она там нужна только для того, чтоб не выдувался утеплитель (как бы не высыпался от времени)
Ну и кстати А у изоспана никак не пароизоляция. isospan.gexa.ru/vlago-paroizoljacionnye-materialy/isospan-a
