В основе этих чертежей лежит проект Ямуга-115, размещенный на нашем портале в январе, и вызвавший живой интерес посетителей. Мы решили опубликовать этот вариант, так как в нем реализованы некоторые моменты, о которых не раз упоминалось на форуме, в теме обсуждения проекта.
* выход на участок из гостиной заменен на окно, и при желании можно разделить гостиную и кухню на два изолированных помещения путем установки перегородки.
* Добавлены окна на первом этаже, внесены небольшие изменения в рамы стен, и прочие незначительные моменты.
* Также при устройстве перекрытий второго этажа, предусмотрена возможность производить настил ОСБ впоследствии. Это может понадобиться если для утепления перекрытий будут использованы засыпные утеплители, такие как эковата.
В этом случае распорки по краям перекрытия мы советовали сдвинуть, а пространство между ними и фасадной доской, заполнить утеплителем – это поможет исключить мостики холода в случае усадки утеплителя. А в случае межэтажного перекрытия это позволит сэкономить некоторую сумму за счет закладки утеплителя меньшим слоем.
* Крыльцо со стороны входа заменено террасой, независимо с какой стороны дома вы решите ее пристроить, общая конструкция останется неизменной.
Так этот дом будет являться дачей с эксплуатацией с конца апреля до середины октября, с возможными наездами на новогодние праздники, по просьбе заказчика были внесены следующие изменения в чертежи:
*Повернув дом отзеркалить его, и пристроить террасу со стороны входа.
*Заложить утепление слоем 15 см. в стены, и 20 см. в перекрытия.
*Выполнить обшивку ОСБ с внешней стороны дома. В связи с этим ригель в рамах переставлен на внешнею сторону рамы.
*Произвести небольшие перемены в планировке второго этажа, устроив там большой холл на месте санузла и кладовки.
Первоначальная планировка, размеры дома, и угол наклона крыши остались практически без изменений, как и площадь самих помещений. Еще одним из внесенных изменений в чертежи стало обозначение на плане свайного поля, дополнительной линии свай.
При их установке потребуется две дополнительные балки обвязки. Наверное многих смутит составная затяжка в стропильной системе, – тут можно заметить следующее: первое – она призвана только несколько страховать стропила, а второе – у нее есть некоторая опора виде межкомнатных перегородок.
Надеемся, что эти чертежи и внесенные изменения дадут ответ хотя бы на часть, тех вопросов, что задавались на форуме и будут полезны вам в строительстве своего дома, или помогут самостоятельно внести нужные изменения в первоначальный проект.
Каркасный дом Ямуга 115М Формат PDF, размер файла: 2,85Mb
Тут понимаете как с майским жуком летать не может а летает.
Так и тут, по разным подсчетам вес такого дома от 70-115.000.т
(кто как считает, с разной снеговой нагрузкой, дубовой мебелью и т.д) ..
Так вот при диаметре свай 15.см и несущей способности грунта 2 кг/см.2 получаем что одна свая может нести 350.кг.

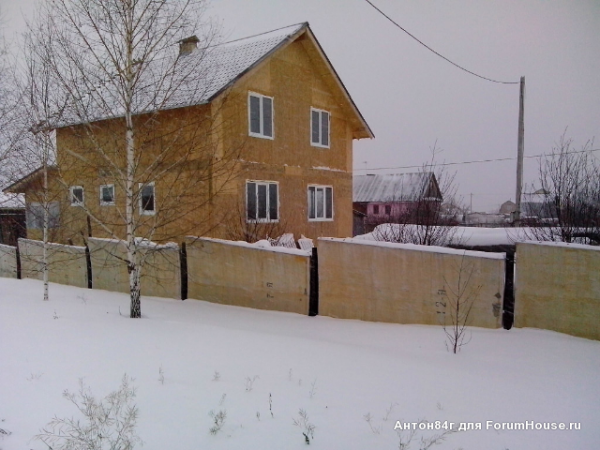

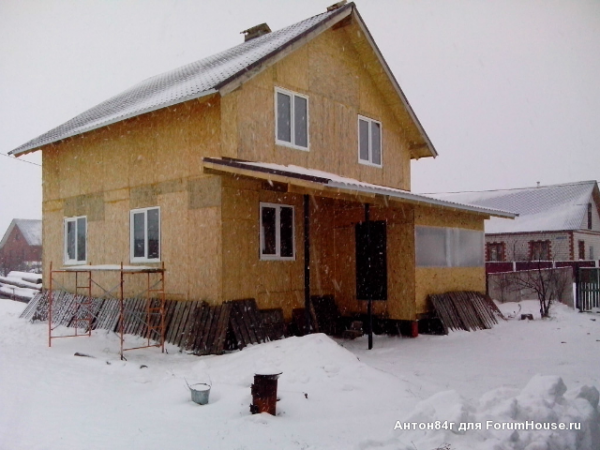

Получаем что их надо 200.шт! Просто стрАААшная цифра. Так вот на вашем фото выше где Антон фундамент из труб сделал,
получается что у него на каждую из 25.шт свай стоящих под домом приходиться по 2,8.т .. Т.е по идеи дом в землю войти должен если под ним не скальные грунты :)..
Но если вспомнить что практически в каждом старом садоводческом товариществе есть домики стоящие на таком фундаменте причем уже лет по 30. (пусть и не 9х9, а 6х6 но и свай под ними поменьше, как правило сруб 6х6, ставили на 12.столбиков с растоянием между ними 2.м, так что сравнивать можно) , так вот они уже давно на землю должны опуститься но как-то стоят.
Так что тут мы имеем прям расхождение расчетов с реальной жизнью, по расчетом дом через пару лет на грунт лечь должен, а на практике стоит… 🙂
А столбчатый фундамент в любом случае надо закладывать ниже глубины промерзания.
Скорее толщина стоек 150.мм при отоплении эл.котлом слабовата будет .. 🙂
По таблице 150.мм для Казани проходит.. Но тут есть такой момент, для Москвы 150.мм тоже подходит,
но если это дом ПМЖ то лучше делать 20.см, (не всегда зимы по +2.г) особенно в вашем случае при отоплении эл.котлом..
Способов в общемто масса как дополнительно 5.см утеплить..
А) увеличить толщину стоек до 20.см
Б) Набить из нутри доп.обрешетку из бруска 50х50.мм
В) С снаружи обклеить дом пенопластом, а поверх его оштукатурить или отделать клинкерной плиткой,
(можно конечно готовые термопанели взять но цена у них 1700-2200.м2)
Изоплат у нас на форуме использовали уже очень многие, Рустем КД-95, Юричь “Дача 5х8 с предбаником”, Михаил Ямуга 2С, посмотрит в фотоотчетах…
Что касаемо выгодней или нет… Если время для вас не имеет значения (придется все рамы усиливать укосами) тогда будет немного выгодней, чем обшивка ОСБ… Но как я подозреваю лес у вас будет далеко не камерной сушки 🙂 , так что если хотите отказатся от натягивания ветрозащиты по верх изоплата, придется или по стойкам снаружи подкладывать вспененый полистирол под листы, или потом тщательно все пропенить, что бы когда лес усохнет щелей не появилось, а пены уйдет на это тоже достойно.. В общем если лес на каркас будет низкого качества то никакой выгоды вы не получите..
Изоплат имеет формат листа 2700х1200.мм и производитель рекомендует его ставить вертикально, т.е шаг стоек под него надо делать 600.мм, а ОСБ идет фоматом 2500х1250.мм т.е под шаг стоек 625.мм.. т.е получается вам все листы ОСБ надо будет подпиливать.. если не смущает, то имеет право на жизнь…
Самое не посредственное 🙂
Заинтересованные лица рассматривают чертежи вашего дома и фото стройки,
так как тут уже ясно как дом будет выглядеть и на что расчитывать 😉
Ну и попутно задают вопросы как вам так и друг другу, из серии “-а стоит что-то менять или оставить все как есть?”
Лично мне такие варианты что то не внушают доверия.
Если хочется сэкономить можно сделать так, площадь фасадов у нас 200.м2, купить доски дюймовки (200.м2х0.025=5.м3) и зашить под 45.г каркас снаружи (обшивка кстати будет работать еще и как укосы, но всеже в ответственных местах и укосы врезать не помешает) …а изнутри если эковата будет именно вдуваться, обшить стены оргалитом
Кстати вам наверное нужно посчитать что будет дешевле.
А) Обшить каркас снаружи Изоплаатом или дюймовкой – и нанести эковату клеевым способом отказавшись от внутр. обшивки стен ОСБ.. (тут считать надо только стены и наклонные части потолка мансарды, в перекрытия она будет укладываться сухим способом. в Подмосковье стены клеевым способом считают по 3.200, а перекрытия сухим по 1.900-2.100)
Б) Обшивать стены ОСБ и задувать эковату.
Bergamot а поделитесь информацией сколько стоили окна на дом?
И вы их на место сами ставили или фирма?
Да не ужто вам крыша в 500.000.р встала?
быть такого не может.. может лишние нолики приписали, и имелось виду что можно сэкономить 1.500-2.000$ если делать самому?
Вот данные от Михаила Ямуга 2С, у вас конечно чуть больше но не настолько чтобы ТАКИЕ цифры вылезли:
Крыша – длина 5,8 х 1,18 х 18 шт. Монтерей Классик 0,5 275 полиэстер 25 мкм – 33755руб.
Крыша веранда 3х1,18х 7шт. Монтерей Классик 0,5 275 полиэстер 25 мкм – 6790руб.
Конек + карнизная планка + торцевая планка + планка примыкания +снеговой барьер + саморезы – 14224руб.
Всего 56299 рублей доставка бесплатно.
Ну не лукавьте 🙂 наверное вы сюда и стоимость работы бригады которая возводила вам каркас приписали, насколько я помню это кажется было 220.000, где то вы тут в теме упоминали цифру..
А вообще как говорил, когда меня спрашивают о стоимости дома я советую ориентироваться на цифру 1.м2 12.500 +/- 1.500.р ..
по материалам, без работы.
Будет чуть дешевле 11.000м2 порадуетесь, чуть дороже 14.000 ну не сильно расстроитесь…
8.5х8.5= 72.25х2=144.5х12.500=1.800.000… если сами нет возможности строить приплюсуйте треть на оплату труда бригады еще 600.000…
А то письмами мечтателей примерно такого содержания, пол ящика забито:
“-Здравствуйте, понравился проект Ямуга хочу построить, денег нет, строить буду сам отпуск летом + выходные, думаю за лето сделать….Так как денег нет на строительство хочу взять кредит 700-900.000, как думаете хватит на все, с отделкой?”
Прям уже шаблон ответа сделал, устал одно и тоже отвечать…
Ну вот цифры, вот люди, возьми калькулятор хоть основные материалы сложи, ну какие 700.000?
Этой суммы в лучшем случае на коробку под крышей хватит…
1.этап
Фундамент винтовые сваи -130.000
+ геотекстиль+щебень под домом засыпать – 20.000
Доска на каркас – 160.000
Крыша – 60.000
ОСБ для внешней обшивки (кстати вы сколько листов брали?) – 70.л х 700.р = 50.000
Окна – 100.000 ….
+ доставки + инструмен+скобянка+мелочевка…
в общем если все это взять уже 700.000 получаем…
2. этап
Утеплитель – 70.м3+пленки – 100.000
Сайдинг на дом 80.000 + 20.000 на цоколь
ОСБ для настила пола 50.л если 18-22.мм шип/паз по цене 1.500.р/л – 50.000
(вы сделали доска+ОСБ, но все равно не думаю что сильно дешевле получилось)
Вот первый и 1.000.000 освоили..
Этап 3
Вагонкой из ОБИ по 99.р м2 после того как на нее посмотришь дом обивать не будешь,
захочется имитацию бруса взять а она рублей 230-280 нормальная, а ее надо 500.м2 на все стены, перегородки, потолки + лестница+двери+краска, все это дело окрасить тоже нарядно встанет тысяч 35-50.000+ наличники, плинтуса и т.д… в общем дай бог в 300-350.000 тут уложится..
Потом по минимуму электрику надо сделать километр проводов + розетки+счетчик+щиток собрать еще 100.000..
————————
В общем вот только по “верхам” пробежались уже 1.500.000 без работы..
Как они рассчитывают до 1.000.000 на такой дом уложится, загадка..
По “забугоровским” книжкам 9.мм можно использовать только в сочетании с укосами в рамах.
Но у них часто на ураганные ветра все больше рассчитано.
Так что если укосы в рамах присутствуют обшивайте, если нет, возьмите 12.мм спать спокойней будете..
Про крышу не совсем понял, настил из ОСБ на крыше делают когда мягкую кровлю используют,
если у вас ондулин, металочерепица, проф.лист и т.д то зачем там настил из ОСБ под ними?
Тут сколько людей столько мнений 🙂
кто то GLUNZ хвалит но цена высоковата, другие Egger довольны, ну а третьи покупают безвестного производителя на ближайшем рынке и также счастливы…
В стены стандартная плотность 34-38.едениц, это позволяет мату слегка поджиматься и плотно заполнять пространство меж стоек… 50.едениц боюсь резать замучаетесь…
Если из нутри решили обшивать ОСБ, то с наружной обшивкой Изоплатом вы ее никак не состыкуете.. .
Так как ширина Изоплата 1200.мм и производитель рекомендует устанавливать его вертикально..
Какие есть варианты, в этом случае
А) Обшить дом снаружи “доской”
Б) Вместо изоплата использовать фибролит например GB-2 насколько я знаю, производитель GreenBoard ,
допускает установку листов как вертикально так и горизонтально.. Но работать сними тяжеловато, и сами они тяжелые и пилить не очень удобно, диски/пилы быстро садятся..
В) Пересчитать шаг каркаса. и изнутри Обшить фибролитом GB-3 размеры листа 3000х600.мм а снаружи Изоплатом размеры листа 1200х2700(3000) ,,, в этом случае шаг стоек 600.мм подойдет как для внутренней обшивки фибролитом, так и для внешней обшивки Изоплатом..
Честно говоря не помню почему такая схема затяжек получилась…
Но затяжки на фронтонах установлены исключительно для удобства подшива потолка,
что касаемо узла трубы то сейчас я бы реализовал его так..
Соей точки зрения обшивка должна быть сплошной…
По эковате те отзывы что я встречал в основном положительные, говорят немного теплее в сравнении с матами,
но опять же как еще сделать, можно и эковатой так стены засыпать что одни щели будут.
А что вас с трубой то смущает, не пойму?
То что я привел выше стандартная схема, смотрите где у вас будет труба,
вырезаете часть стропила и затяжки, при помощи балок фиксируете оставшиеся части…
В чем сложность-то?
Или вы имели виду именно работы с герметизацией стыка прохождения трубы?
Как подшивать потолок по мне так без разницы, можно через бруски, но это наверное стоит сделать если за ним планируете провода/вентиляцию проложить..
Все никак не собирусь ответить на ваш предыдущий вопрос, так что пока извиняйте.. 🙂
А на счет доски:
“-ну Ватсон это такая простая дедукция, могли бы и сами догадаться” 😉
Взять перегородки от первой Ямуги и прикинуть. по ней..
Там получится что нужно около 40.стоек – т.е 20.досок длинной 6.м (по две стойки с доски) + 6.шт на лежни
в общем 30 шт.хватит..Доска 100х40х6000.мм
Скажу так, если у вас будет именно САЙДИНГ то в принципе его можно крепить прямо на ОСБ закрепив на осб ветрозащиту.
Но палочки прикину 🙂 попоже..
Вам наверное надо будет сделать также как Юричь пустить ряд горизонтальной обрешетки из доски 100х40, а уже к ним с шагом 40.см крепить бруски.
Горизонтальная доска так как, шаг обрешетки под сайдинг должен быть 40.см, крепить обрешетку к ОСБ нельзя, а шаг стоек 625.мм
Ответ в конце.
статьи
Если с влажностью в доме все в порядке, то и проблем не будет, а если нет то никакой зазор не спасет 🙂
Тут скорее опасность в другом, допустим утеплитель вам уложили со щелями, или двойные стойки не проложили/пропенили,
т.е через эти места “подувает” а в доме тепло, из-за этого в этих местах может образоваться конденсат, вот он то как раз и представляет основную опасность, а не то как прибита вагонка с зазором или без.. :blush:
Да не хорошо бруски как то к OSB привинчивать, и саморезы торчат с обратной стороны, если нормально прикручивать,
(утеплитель цепляется в последствии, если сначала сайдинг, а потом утеплитель в стены укладывать) а если не нормально получается брусок на двух витках самореза держится, осб то у нас 12.мм а не 25..
Как и обещал прикинул палочки для обрешетки под сайдинг..
На горизонтальные лаги понадобится 40.шт доски 100х40(25)х6000.мм с шагом 1.м
И сами “спички” вертикальная обрешетка с шагом 40.см по центру, брусок 30х30, 40х40, ..
На одну стену уходит 25.шт, дом у нас квадратный 8.5х8.5, высота стены как раз под 6.м получается..
Т.е надо 100.шт, но брусок идет по 3.м значит 200.шт + еще 20.шт на фронтоны..
Итого 220.шт. по 3.м
