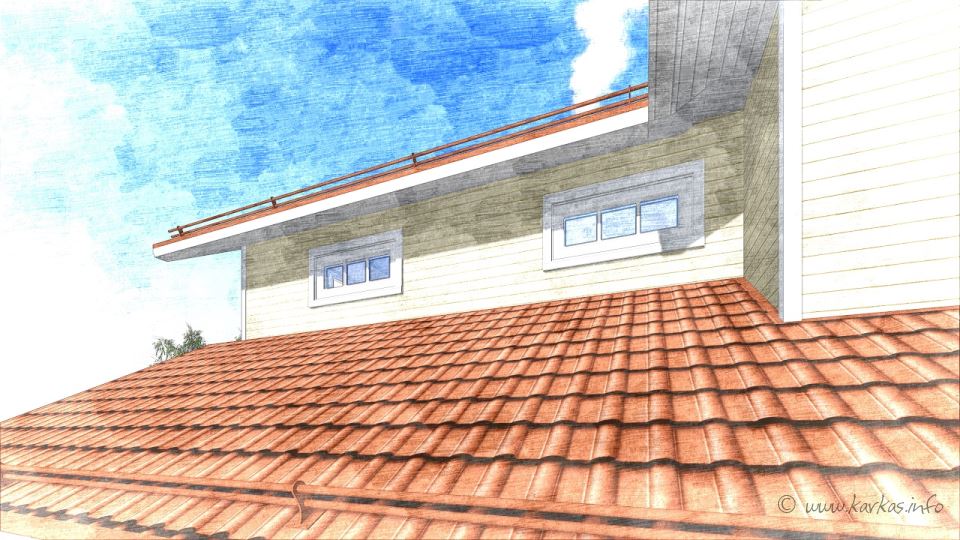

В основе идеи для планировки каркасного дома Монтана (КД-104) лежит довольно известный проект. Но несмотря на схожесть, дом получился другой, и сравнивать его с первоначальным вариантом было бы некорректно… Изменились как размеры помещений, так и многие конструктивные моменты. В каркас была добавлена коньковая балка, пристроен гараж, увеличено крыльцо/терраса и т.д.
Из достоинств первоначальной планировки надо отметить небольшую спальню на первом этаже, возможность разделить зал и кухню, раздельные ванну и санузел (что важно, так как пока делать ванну в мансарде не планируется), наличие тамбура, и возможность сделать 3-4 спальни в мансарде. Наверное для самых требовательных посетителей недостатками данного проекта станут небольшая гостиная (чуть больше 14 кв.м.) и скромные размеры спален: 8-10 кв.м.
Что касается изменений, то прежде всего до 2-х метров было увеличено крыльцо/терраса, для того чтобы в теплое время на ней можно было поставить стол и стулья для игр детей и отдыха вечером.
Следующим моментом стал гараж, в котором планируется установить оборудованье для котельной. Так как фундамент под дом планировался свайный, то в зоне гаража сваи решили обвязать бетонным ростверком.
Не очень нравился первоначальный вариант решения стропильной конструкции крыши, выполненный на висячих стропилах, так что этот момент изменили, добавив коньковую балку.
Сложным моментом была интеграция камина в гостиной, так его как дымоход попадал на коньковую балку. Но сместив перегородку между кухней и гостиной, эту проблему удалось решить.
Увеличилась площадь кухни, — теперь всю необходимую кухонную технику (холодильник, мойку, плиту) удалось разместить в линию, оставив оставшуюся часть кухни под столовую, но сократилась площадь зала. Подумав, от панорамных окон в зале решили отказаться, приподняв уровень подоконника до 50-60 см, так чтобы под окном можно было установить узкий радиатор или конвектор.
Каркас дома собирается из доски 50х150 мм. с шагом 625 мм. под обшивку ОСБ и утепление матами каменной ваты. Снаружи планируется обшивка сайдингом. Кровля — металочерепица.
Краткий обзор проектной документации:
Каркасный дом Монтана 104 Формат PDF, размер файла: 2,59Mb
От куда такие данные? Этот проект только насколько мне известно 7.раз за год с небольшим реализовали,
и вот от вас первого слышу что не несущие стены на линию свай не попадают.
У меня как-то все НЕСУЩИЕ стены т.е те на которые ложатся балки перекрытия,
находятся ТОЧНО над сваями…
Ростверк из бетона не предусматривался, так что если
обвязывать сваи бетонным ростверком то может и стоит,
увеличть их количество… Но будет ли тогда в этом смысл?
Стоит ли вообще со сваями связываться если их на 400.000 уйдет?
Гвоздями 90-120.мм
От куда такие данные? Этот проект только насколько мне известно 7.раз за год с небольшим реализовали,
и вот от вас первого слышу что не несущие стены на линию свай не попадают.
У меня как-то все НЕСУЩИЕ стены т.е те на которые ложатся балки перекрытия,
находятся ТОЧНО над сваями… проясните что имеется виду.
Ростверк из бетона не предусматривался, так что если
обвязывать сваи бетонным ростверком то может и стоит,
увеличть их количество… Но будет ли тогда в этом смысл?
Стоит ли вообще со сваями связываться если их на 400.000 уйдет?
Гвоздями 90-120.мм
Добрый день. Я имею в виду стену которая внутри дома на 1 и 2 этаже. Стена находится между сваями 3,4,5,6,7,8 Г-Д. Расстояние по центрам между стенами точки А—(Г,Д) 4875 , а между Е-(Г.Д) 2975 Да стена опирается на балки 2,3,4,8,9 между точками Г и Д. И в этом месте балки работают на прогиб. Мне советуют по этой линии поставить сваи. Скажите может я что то не правильно думаю?
Вот эта перегородка, которую я красным обвел?
Да эта перегородка. На ней же и второй этаж лежит.
С чего это на ней «-весь второй этаж лежать» то начал?
к лагам мансарды и перекрытия она не имеет никакого отношения…
Я частично могу согласиться что она воспринимает нагрузку от конькового
прогона и стропил крыши… это имеется виду?
В общем понятно, вам прочли лекцию на тему, что ригель давит на перегородку,
перегородка на лаги мансарды, перекрытие мансарды на перегородку 1.эт та лаги
нижнего перекрытия.. дедка за репку, бабка за дедку и т.д..
На самом деле благодаря затяжке стропила работают как ферма, и часть нагрузки уходит на боковые стены,
и нагрузка снимается с конька крыши и перегородку, по этому на саму перегородку мало что «давит».. .
В общем не нужно заниматься ерундой там где ею
заниматься не нужно… Но так как вы все одно свайное поле будете
под ростверк усиливать вот в этих точках сваи поставьте…..
Спасибо! Всё-таки хочется усилить эти точки. Хуже не будет.
Иван, добрый день,
Пару вопросов по этому проекту:
1. Нет ли варианта с террасой вместо гаража
2. И нет ли чертежей ленточного фундамента под этот проект
Отвечаю на ваши вопросы:
1) Нет
2) Нет
🙂
Ну совет от себя и исходя из опыта форума…
через 2-3.сезона возникнет непреодолимое желание остеклить террасу,
так что лучше
А) сразу продумать этот момент
Б) остеклить..
😉
От статьи лишняя осталась… 🙂
Всем привет! В этом году решил начать строительство данного дома и сразу появился вопрос? Как располагаются и крепятся лаги чернового пола беседки? Спасибо.
P.S. в строительстве не хотелось бы использовать металлические крепежи.
А что такое черновой пол беседки?
Я так понимаю под беседкой имеется виду входное крыльцо-терраса..
но там нет никакого «черного пола»
Именно входное крыльцо-терраса, я его слегка увеличил и хотел настил крыльца положить на лаги 50х200, как в жилых помещениях, только без утепления. Или есть другие варианты?
Да незнаю, вариантов по напридумывать конечно можно,
вроде стяжки по профюлисту, или еще что нибудь в этом роде, но зачем?
Все они будут сложнее и дороже..
я и хотел бы узнать самый простой вариант, устраивают лаги из доски 50х200, но как их крепить к обвязке дома?
Я имел ввиду эту обвязку, можно лаги нарисовать, как и внутри дома? Спасибо
Вы лаги хотите поперек положить?
там пролет тогда большой получается 6.м
в этот пролет надо тогда еще какую то балку вставить в обвязку.. чтобы пролет подсократить..
И опять же получается у внешней стороны есть обвязка что бы на нее лаги положить
а где угол нет там все одно какой-то подвес ставить или обвязку шире делать..
А так можно и так сделать почему нет..
Какая максимальная длина лаги может быть на веранде? я ее слегка увеличил, чтобы сделать зоной отдыха. У меня получается 4 метра, надо промежуточную опору делать? лага 50х200.
Когда ставил свайное поле, пользовался уровнем. На днях проверил нивелиром… расхождение между высотами от 10мм до 40 мм. Что можно подложить? Спасибо
