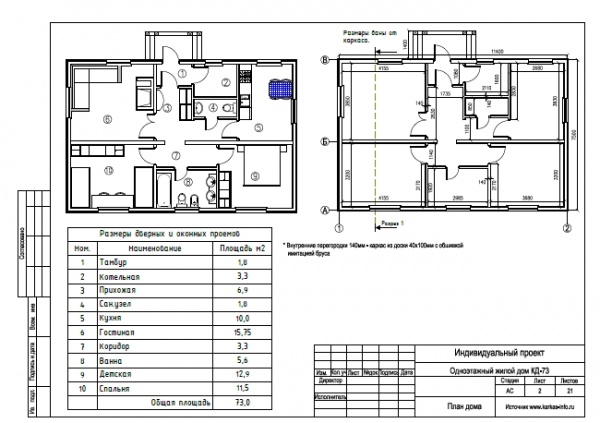

В разделе каркасные дома и другие постройки своими руками, представляем нашим посетителям очередной проект каркасного дома КД-73. Скачать комплект чертежей (бесплатно) для постройки данного каркасного дома вы можете в конце статьи. Проект состоит из 21 листа архитектурно строительных чертежей. Надеемся, что кому-то данный проект поможет решиться построить каркасный дом своими руками, не смотря на то, что проект КД-73 является одноэтажным каркасным домом, и имеет площадь 73 кв.м.
В проекте предусмотрены все помещения для комфортного проживания 3 — 5 человек: спальня, детская, зал, прихожая, кухня 10 кв.м., ванная, и небольшое техническое помещение, в котором можно повесить настенный котел, установить насосную станцию и т.д.
Проект нельзя отнести к какой-то определенной каркасной технологии: будь то разрезные стойки или платформа. Но многие идеи, заложенные в проекте, существенно облегчат постройку каркаса дома своими руками.
О некоторых из них чуть ниже. Установка лаг перекрытия на первом этаже — по каркасной технологии баллуон. В отличие метода платформа, такое решение позволяет производить утепление нижнего перекрытия совместно с утеплением всего каркаса.
Решение об устройстве кровли, по принципу «холодный чердак», также принято для удобства строительства своими руками. Обратите внимание на стыки стоек в углах. Обычно такое решение применяется в том случае, если утепление каркаса будет производиться снаружи. Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93.
Каркасный дом КД-73 Формат PDF, размер файла: 2,36Mb
Пожалуйста направьте картинку, через раздел контакты на сайте.
У нас какие то проблемы в плане картинок, технический персонал пытается решить эту задачу,
но пока что называется не может найти «корень зла»
Большое спасибо. Вставляем картинку с планировкой вашего дома и текст сообщения.
«Это первоначальный эскиз, будут еще изменения
уберу лестницу, расширю котельную»
Вопрос из зала! 🙂
А вы только одну спальню в доме планируете?
Спальня планируется одна. На случай приезда гостей есть гостинная которая закрывается купейными дверямиоткухни.
Так же на участке будет гостевой домик 6х4.1 с верандой 6х1.8 который начну строить в первую очередь. С зади гост. домика будет хоз блок 6х2.8
Семик дело конечно ваше, но настилать полы из доски как мне кажется не лучшее решение,
и вот почему. Обычно когда полы настилают из доски то крепят каждую вторую или третью доску,
а через год-полтора, когда все так сказать подсохнет перестилают. Я бы рекомендовал для этих целей использовать ОСБ или фанеру 18-25мм. Нагрузка на прогиб у фанеры или осб такая же как у доски 40мм, но в отличии от доски эти материалы, почти не меняют свои геометрические размеры, то есть чистовые полы можно делать практически сразу.
Аргумент железный.(или ОСБФанерный) в пользу ОСБ.
т.е Вы считаете что 18мм будет достаточно?
Тут что называется пробовать надо,
но я считаю по собственному опыту что фанеры или осб толщиной 22-25мм+чистовой пол вполне достаточно, даже при шаге балок 575мм…но лучше что называется замоделировать и попрыгать самому…
а вот меньше 15-18мм смотреть надо, а то вдруг у вас тесть за центер весит… B)
(без обид, ок?)
Понял, будем эксперементировать. А то есть друг (судья по волейболу) у него вес точно за сотню. С учетом прибавки 500 грамм коньяка вес может удвоится :silly:
Вы пишите, что это дом для ПМЖ для двух человек, пока или вообще?
Такой дом с одной спальней подойдет только людям, уже скажем так за 40, у которых дети уже взрослые и живут отдельно. Для семьи с детьми нужно как минимум две спальни.
Или я чего-то не понимаю?
Добрый вечер Анютик.
Все абсолютно верно. Нам чуть чуть за 40, дочь взрослая живет отдельно. Хотя мы в душе молоды, ток-что все может быть.
Когда дочь видит как мы мучаем своего кота говорит «Может вам уже пора детей завести»
Не могу скачать чертежи дома КД_73. А очень хочется. Видно в компе не хватает чавой-то. Все страницы не нужны. Необходима только внутренняя планировка с размерами. Давно такой дом искала. А тут вот на тебе! Поможите, люди добрые.
Да женская логика удивительная вещь, 🙂
если вы еще планировку и размеры не видели, так откуда занете что именно это искали? 😉
Давайте так попробуем, так получается?
если нет через раздел «контакты» дайте свой e-mail.
попробуем выслать на почту..
А вот ник лучше измените,,, иначе предприимчивые строители атаковать начнут,
с предложениями построить не за дорого
День добрый!
Спасиба, во-первых вашему сайту!
В планах возвести летом домик. за основу был взят именно этот проект. Пришлось внести порядком изменений: немнога подвигал внутренние стенки и еще будет печка в домике. Суть вопроса вот в чем: в данном проекте стропильная система ставится точно по оси с досками перекрытия чердака/потолка, у меня же из-за печки так не получается. Допускается ли такое? (если нужно -рисунок выложу)
…и еще как задумано крепление тропил к доске-лежню/мауэллату?
Давайте рисунок, посмотрим, что там у вас получается.

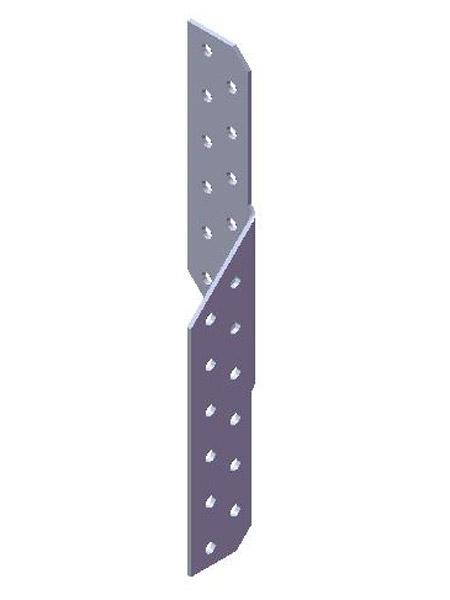

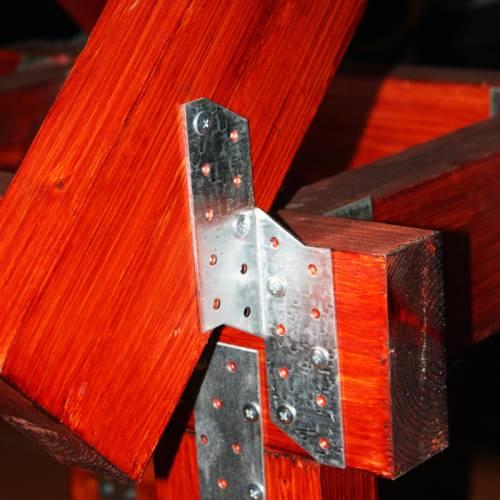

Обвязку верхнюю тогда надо делать мощнее, если стропила не попадают по осям, — из двух досок в перехлестом. А что касается крепления стропил, на листе 20 показаны специальные вырезы в стропилах, которые попадают на мауэрлаты. Также необходимо все стянуть специальными металлическими пластинами.
Про мощнее обвязку — понял. Про вырезы — в курсе, просто я хочу на уголки прикрутить ноги. А в случае такой конструкции висячих стропил не нужно делать скользящее/шарнирное соединение на случай, если маленька подразъедутся ноги? мало-ли? Повырывает все шурупы, не?
—
Вот както так получается у меня
Есть еще вариант выполнения перекрытия ,что слева от печки. а именно вдоль длинной стены. Как вы смотрте на такое решение? B)
Вот такой вариант перекрытия
по выполнению — более удобен, но мне кажется, так нельзя. Стенки от распирания (возможного) стропилами не защищены в этом месте, получается.. :S

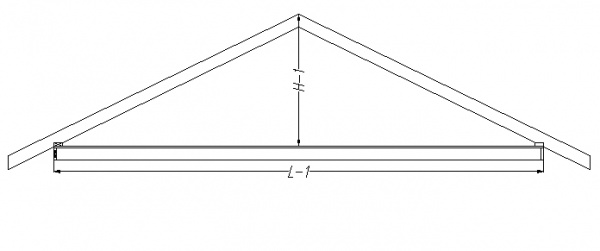

Для того что бы мы могли более полно ответить на ваш вопрос сообщите следующие параметры,
Длину пролета L-1
Максимальную высоту Н-1
и шаг стропил (судя по всему он равен 0,5м)
Насколько я понимаю в вашем случае требуется следующая стропильная конструкция, из-за прохождения трубы печи по центру стропильной конструкции, от чего приходится отказываться от коньковой балки.
Стропильная система у меня получается как на рисунке. Ригель я пониже опустил, так понимаю, для «мощности»
Шаг стропил получается около 650мм. т.е. практически, как в проекте. и распорки коньковые тоже намереваюсь поставить. Основной вопрос заключается в чем: можно ли сделать перекрытие потолка как на screen2.gif где часть чердачного перекрытия перпендикулярно стропилам?
Такой вариант вполне возможен, но при этом очень желательно «платформу» зашить листовым материалом, ОСБ или фанерой, в этом случае получится своего рода «поддон» , который будет противостоять распиранию.

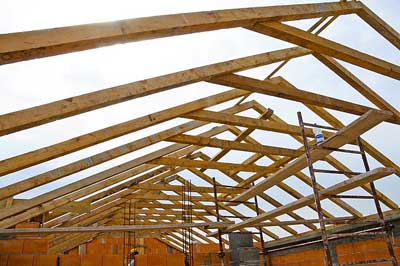

Так же вот фото двух домов, где использовались такие стропила, как видите, здесь они не просто поставлены на перекрытие, а еще и приподняты для устройства мансарды, и с нагрузками на «распор» все в порядке, первому дому после ремонта 2г а второму 4г, и по словам владельцев никаких «подвижек» в стропильной конструкции крыши нет.
Есть еще один вариант, его выложу позже, хочу сделать небольшой чертежик и подобрать фото для иллюстрации, там за счет конструкции ферм, ригель можно приподнять повыше, и за счет этого получить высоту чердака 1,9-2,1м что дает более эффективное использование под кровельного пространства, но сама конструкция ферм посложней.
